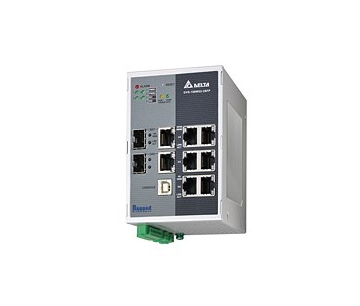

產品介紹

  產品特色
  IPv6 網絡地址與相鄰節點探索方便使用于大型網絡架構
  DHCP/BootP自動派送IP地址網絡便利于IP管理
  DHCP option 82 中繼功能可將客戶端信息加入請求傳送給DHCP主機
  Port-based DHCP server，將IP與MAC互相綁定，更加方便IP管理*
  SNMP v1/v2c/v3用于實時遠程管理網絡設備
  支持SCADA或其他工業設備以EtherNet/IP與MODBUS TCP協議進行管理與監控
  ONE RING與ONE CHAIN特有高階備援多環網技術，網絡斷線自愈時間小于20ms
  STP/RSTP/MSTP建構備援環網,以確保網絡傳輸可靠度
  QoS(IEEE 802.1p)與TOS/DSCP優先處理對延遲時間敏感的應用
  IEEE 802.1Q VLAN, MAC-based VLAN*, IP Subnet-based VLAN*, VLAN isolation* 與 GVRP優化網絡規劃
  高級網絡安全機制 – IEEE 802.1X, TACACS+, SSH, HTTPS與SNMP v3
  IEEE 802.3ad 聯機聚集協議以增加聯機帶寬
  SNTP (simple network time protocol)自動進行網絡設備時間同步化與校時
  Broadcast/Multicast/Unknown Unicast風暴控制以改善網絡傳輸質量
  Loopback-Detection防止網絡循環風暴癱瘓網絡，自動關閉發生網絡循環的端口
  Cable diagnostic可自動檢測雙絞線線路質量，并定期回報狀態
  智能型Access Control List功能(ACL)
  每端口MAC過濾功能以防未授權MAC進行非法存取
  USB接口方便直接與筆記本電腦USB接口進行功能設定，免除繁鎖接頭轉接
  以IGMP與GMRP對L2 multicast封包進行過濾與管理
  RMON群組1,2,3,9(歷史記錄,數據統計,警報及事件)改善網絡監控時流量占用
  CPU使用率顯示實時掌握運轉狀態
  Port mirroring 可1對多進行端口鏡像用來監控封包
  多種設定參數更新方式, TFTP, HTTPS與HTTP
  SFP光纖模塊DDM診斷功能
  自動警報通知, 可經由email, DI, 繼電器輸出, Syslog & SNMP trap發出
  相容EtherNet/IP, Profinet, CC-Link IE與DNP 3.0等工業通訊協議

  技術規格
  標準
  協定
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX
  IEEE 802.3ab 1000Base-T
  IEEE 802.3z 1000Base-X
  IEEE 802.3x Flow Control
  IEEE 802.1D Spanning Tree Protocol
  IEEE 802.1w Rapid Spanning Tree Protocol
  IEEE 802.1p Class of Service, Priority Protocols
  IEEE 802.1Q VLAN Tagging
  IEEE 802.1X Port Authentication
  IEEE 802.3ad LACP Aggregation
  IEEE 802.1AB Link Layer Discovery Protocol

  交換技術
  儲存并傳送
  IEEE 802.3x 全雙工流量控制, 半雙工背壓流量控制

  界面
  Fast Ethernet
  RJ45 端口: 6 10/100Base-T(X), 自動MDI/MDI-X跳線檢測, 自動協商與連接速度檢測
  Gigabit Ethernet Combo 端口
  RJ45 端口: 2 10/100/1000Base-T, 自動MDI/MDI-X 跳線偵側, 自動協商與連接速度檢測
  SFP 端口: 2 100/1000Base-SFP
  控制端口: USB B-Type 接頭
  LEDs
  交換器: ALARM, PWR1, PWR2, DI1, DI2
  端口: 100/1000M(SFP port), 10/100/1000M (GbE RJ45端口), 10/100M (FE RJ45端口), LINK/ACT

  數字輸入(DI)
  2 組
  0~+5V 為 OFF
  +11V~30V 為 ON
  最大承受電流6mA.

  警報輸出(DO):
  2 組干接點
  最大承受電流5 A@24VDC

  重置按鍵:
  1組

  功能
  交換能力: 5.2Gbps, 線性,無阻塞傳輸
  交換轉換率: 7.7Mpps
  MAC地址列表: 8K
  封包暫存容量: 512K bits
  IGMP Multicast 群組: 256組
  最大VLAN數: 255個
  服務質量(QoS): 8 個優先權隊列
  DHCP/BootP 主機: 1275 IP地址
  巨型封包: 9,216Bytes

  網絡管理
  管理功能: STP/RSTP/MSTP, LACP, QoS, IGMP Snooping v1/v2/v3, IGMP Query v1/v2, GARP, GMRP, VLAN, SSH, DNS, HTTP, HTTPS, RADIUS, TACACS+, SNMP v1/v2c/v3, SNMP Traps, TFTP, RMON, LLDP, BootP Server/Client, DHCP Server/Client, DHCP L2 Relay, DHCP Relay Option 82, DHCP Option 66/67, Telnet, Syslog, SMTP, SNTP Server/Client, IPv6, MODBUS TCP, EtherNet/IP
  使用者安全與認證:MAC/IP/TCP/UDP 過濾, HTTPS, SSH, 802.1x, TACACS+, SNMP v3
  設定接口: Web Browser, Cisco-like Telnet CLI, USB Local Console , SNMP, MODBUS TCP, EtherNet/IP, IEXplorer Utility
  MIB: MIB II, Bridge MIB, SNMP MIB, Ether-like MIB, Q-Bridge/P-Bridge MIB, IF MIB, Traceroute MIB, TCP MIB, UDP MIB, IP MIB, RMON Group 1,2,3,9, Delta Private MIB

  電源需求
  輸入電壓: 12 ~ 48VDC , 2組端子座
  最大輸入電流: 0.87A
  電流過載保護: 內置, 最大承受電流 3A
  反極性保護 : 內置
  緩沖時間 : 最少 12ms @ 24VDC

  機構規格
  外殼 : IP40強固鋁合金
  尺寸 : 145.3 mm(高) x 75 mm(寬) x 108.7 mm (深)
  重量 : 520g
  安裝方式 : 工業級導軌式與壁掛式

  環境
  工作溫度 : -40℃ to 75℃(-40℉ to 167℉)
  儲存溫度: -40℃ to 85℃(-40℉ to 185℉)
  工作濕度: 5% ~ 95%(無凝結)

  認證
  安全規范:UL 508, EN 60950-1, IEC 61131-2
  電磁干擾(EMI): FCC 47 CFR Part 15 Subpart B Class A, IEC 61000-6-4, EN 55022
  電磁耐受(EMS,IEC 61000-6-2): IEC 61000-4-2 level 3, IEC 61000-4-3 level 3, IEC 61000-4-4 level 4, IEC 61000-4-5 level 3, IEC 61000-4-6 level 3, IEC 61000-4-8 level 4, IEC 61000-4-29
  工業環境測項目測試:
  低溫: IEC 60068-2-1
  高溫: IEC 60068-2-2
  濕度: IEC 60068-2-30
  沖擊: IEC 60255-21-2
  自由跌落: IEC 60068-2-32
  震動: IEC 60068-2-6
  Hi-Pot耐高壓: 1.5KV
